Главная / Каталог / Расходомеры и счетчики / Турбинные / МИГ  Счетчики нефти «МИГ» предназначаются для измерения объема нефтепродуктов и нефти на технологических установках нефтеперерабатывающих и нефтедобывающих предприятий.
Исполнения счетчиков зависит от условного давления и диаметра условного прохода.
Счетчик МИГ включает в себя следующие составные части:
- преобразователь расхода турбинный;
- блок электронный НОРД-Э3М(далее - блок НОРД-Э3М) или блок обработки данных «VEGA-03»(далее - блок «VEGA-03»);
- магнитоиндукционный датчик (далее - датчик) НОРД-И2У-04 (для DN65, DN50, DN40, DN32) или НОРД-И2У-02 (для DN400, DN250, DN200, DN150, DN100, DN80).
Составные части в зависимости от воздействия внешней среды имеют исполнения:
- преобразователь расхода - обыкновенное;
- блок НОРД-Э3М и блок «VEGA-03» - обыкновенное;
- датчик - взрывозащищенное, вид - «взрывонепроницаемая оболочка» с маркировкой - 1ExdIIBT4.
Технические характеристики МИГ
|
Характеристики |
Значения | |
Параметры измеряемой среды (нефть по ГОСТ Р 51858-2002 и нефтепродукты) |
- температура, °С от 0 до +60;
- кинематическая вязкость, м2/с (1-100) 10-6;
- содержание свободного газа, не допускается;
- размеры механических примесей, мм, не более 4 | |
Температура окружающей среды: | | |
- преобразователя расхода и магнитоиндукционного датчика, °С |
от -50 до +50 | |
- блока «VEGA-03» и блока НОРД-Э3М, °С |
от +5 до +40 | |
Потребляемая мощность, ВА |
не более 30 | |
Предел относительной погрешности счетчика, в комплекте с блоком «VEGA-03» в диапазоне расхода: | | |
МИГ-32Ш (20 - 100)% от максимального, в диапазоне вязкости ( 1 - 100) · 10-6м2/с, % |
не более, % ± 1,5 | |
МИГ-32 ÷ МИГ-400( 20 - 100 )% от максимального, в диапазоне вязкости (1-100) · 10-6м2/с, % |
не более ± 0,15 | |
Длина линии связи между блоком «VEGA-03» или блоком НОРД-Э3Ми датчиком м |
не более 500 | |
Вырез окна в щите для установки блока НОРД-Э3М, мм |
194х106 | |
Вырез окна в щите для установки блока «VEGA-03», мм |
182х180 | |
Габаритные размеры: | | |
- блока НОРД-Э3М, мм |
202х114х78 | |
- блока «VEGA-03», мм |
190х206х113 | |
- датчика, мм |
102х70х96 | |
Масса: | | |
- блока НОРД-Э3М, кг |
0,8 | |
- блока «VEGA-03», кг |
1,5 | |
- датчика |
1,9 | |
Средняя наработка на отказ, ч |
24000 | |
Средний срок службы счетчика, лет |
не менее 8 |
Исполнения МИГ
|
Исполнение |
Условный проход,
DN, мм |
Условное давление,
PN, МПа |
Максимальный
объемный
расход, м3/ч |
Коэффициент
преобразования
не менее, мп/м3 |
L,
мм |
D,
мм |
D1,
мм |
d,
мм |
n,
шт. |
Масса преобразователя с датчиком и комплектом монтажных частей, кг |
Фланцы ГОСТ 12821-80
Ст.09Г2С-7 | |
Фланец
корпуса
поз. 9,10
- 2 шт.
(исполн.) |
Ответные
фланцы поз. 11, 12
( 2 шт.) | |
ТПР МИГ-32Ш-16 |
32 |
1,6 |
8 |
100000 |
180 |
135 |
100 |
18 |
4 |
8,2 |
1 |
1 исп. черт.8528.11.03-00; -05 | |
ТПР МИГ-32Ш-25 |
2,5 |
9,7 |
1 |
1 исп. черт.8528.11.03-01; -06 | |
ТПР МИГ-32Ш-40 |
4,0 |
2 |
3 исп. черт.8528.11.03-02; -07 | |
ТПР МИГ-32Ш-63 |
6,3 |
150 |
110 |
22 |
12,8 |
2 |
3 исп. черт.8528.11.03-03; -08 | |
ТПР МИГ-32Ш-160 |
16,0 |
14,8 |
2 |
3 исп. черт.8528.11.03-04; -09 | |
ТПР МИГ-32-16 |
1,6 |
27 |
135 |
100 |
18 |
8,2 |
1 |
1 исп. черт.8528.11.03-00;-05 | |
ТПР МИГ-32-25 |
2,5 |
9,7 |
1 |
1 исп. черт.8528.11.03-01; -06 | |
ТПР МИГ-32-40 |
4,0 |
2 |
3 исп. черт.8528.11.03-02; -07 | |
ТПР МИГ-32-63 |
6,3 |
150 |
110 |
22 |
12,8 |
2 |
3 исп. черт.8528.11.03-03; -08 | |
ТПР МИГ-32-160 |
16,0 |
14,8 |
2 |
3 исп. черт.8528.11.03-04; -09 | |
ТПР МИГ-40-16 |
40 |
1,6 |
42 |
75000 |
180 |
145 |
110 |
18 |
11,3 |
1 |
1 исп. черт.6089-2.01.103-00; -01 | |
ТПР МИГ-40-25 |
2,5 |
12,33 |
1 |
1 исп. черт.6089-2.01.103-02; -03 | |
ТПР МИГ-40-40 |
4,0 |
2 |
3 исп. черт.6089-2.01.103-04 | |
ТПР МИГ-40-63 |
6,3 |
165 |
125 |
22 |
16,15 |
2 |
3 исп. черт.6089-2.01.103-05 | |
ТПР МИГ-40-160 |
16,0 |
18,65 |
2 |
3 исп. черт.6089-2.01.103-06 | |
ТПР МИГ-50-16 |
50 |
1,6 |
72 |
38000 |
197 |
160 |
18 |
13,83 |
1 |
1 исп. черт.6089-2.01.103-07; -08 | |
ТПР МИГ-50-25 |
2,5 |
14,83 |
1 |
1 исп. черт.6089-2.01.103-09; -10 | |
ТПР МИГ-50-40 |
4,0 |
2 |
3 исп. черт.6089-2.01.103-11 | |
ТПР МИГ-50-63 |
6,3 |
175 |
135 |
22 |
19,64 |
2 |
3 исп. черт.6089-2.01.103-12 | |
ТПР МИГ-50-160 |
16,0 |
195 |
145 |
26 |
26,6 |
2 |
3 исп. черт.6089-2.01.103-13 | |
ТПР МИГ-65-16 |
65 |
1,6 |
120 |
20000 |
220 |
180 |
18 |
8 |
16,46 |
1 |
1 исп. черт.6089-2.01.103-14; -15 | |
ТПР МИГ-65-25 |
2,5 |
20,0 |
1 |
1 исп. черт.6089-2.01.103-16; -17 | |
ТПР МИГ-65-40 |
4,0 |
2 |
3 исп. черт.6089-2.01.103-18 | |
ТПР МИГ-65-63 |
6,3 |
200 |
160 |
22 |
26,76 |
2 |
3 исп. черт.6089-2.01.103-19 | |
ТПР МИГ-65-160 |
16,0 |
220 |
170 |
26 |
43,34 |
2 |
3 исп. черт.6089-2.01.103-20 | |
ТПР МИГ-80-16 |
80 |
1,6 |
180 |
10000 |
250 |
195 |
160 |
18 |
25,0 |
1 |
1 исп. черт.6089-2.01.103-21; -22 | |
ТПР МИГ-80-25 |
2,5 |
26,0 |
1 |
1 исп. черт.6089-2.01.103-23;-24 | |
ТПР МИГ-80-40 |
4,0 |
26,5 |
2 |
3 исп. черт.6089-2.01.103-25 | |
ТПР МИГ-80-63 |
6,3 |
210 |
170 |
22 |
32,16 |
2 |
3 исп. черт.6089-2.01.103-26 | |
ТПР МИГ-80-160 |
16,0 |
230 |
180 |
26 |
44,84 |
2 |
3 исп. черт.6089-2.01.103-27 | |
ТПР МИГ-100-16 |
100 |
1,6 |
300 |
5000 |
356 |
215 |
180 |
18 |
41,32 |
1 |
1 исп. черт.6089-2.01.103-28;-29 | |
ТПР МИГ-100-25 |
2,5 |
230 |
190 |
22 |
54,8 |
1 |
1 исп. черт.6089-2.01.103-30;-31 | |
ТПР МИГ-100-40 |
4,0 |
57,5 |
2 |
3 исп. черт.6089-2.01.103-32 | |
ТПР МИГ-100-63 |
6,3 |
250 |
200 |
26 |
79,7 |
2 |
3 исп. черт.6089-2.01.103-33 | |
ТПР МИГ-150-16 |
150 |
1,6 |
600 |
1700 |
368 |
280 |
240 |
22 |
70,5 |
1 |
1 исп. черт.6089-2.01.103-34;-35 | |
ТПР МИГ-150-25 |
2,5 |
300 |
250 |
26 |
95,5 |
1 |
1 исп. черт.6089-2.01.103-36;-37 | |
ТПР МИГ-150-40 |
4,0 |
97,1 |
2 |
3 исп. черт.6089-2.01.103-38 | |
ТПР МИГ-150-63 |
6,3 |
340 |
280 |
33 |
159,9 |
2 |
3 исп. черт.6089-2.01.103-39 | |
ТПР МИГ-200-16 |
200 |
1,6 |
1100 |
900 |
457 |
335 |
296 |
23 |
12 |
86,27 |
1 |
1 исп. черт.6089-2.01.103-40;-41 | |
ТПР МИГ-200-25 |
2,5 |
360 |
310 |
26 |
104,95 |
1 |
1 исп. черт.6089-2.01.103-42;-43 | |
ТПР МИГ-200-40 |
4,0 |
375 |
320 |
30 |
121,21 |
2 |
3 исп. черт.6089-2.01.103-44 | |
ТПР МИГ-200-63 |
6,3 |
405 |
345 |
33 |
154,84 |
2 |
3 исп. черт.6089-2.01.103-45 | |
ТПР МИГ-250-16 |
250 |
1,6 |
1900 |
490 |
405 |
355 |
27 |
114,7 |
1 |
1 исп. черт.6089-2.01.103-46;-47 | |
ТПР МИГ-250-25 |
2,5 |
425 |
370 |
30 |
142,1 |
1 |
1 исп. черт.6089-2.01.103-48;-49 | |
ТПР МИГ-250-40 |
4,0 |
445 |
385 |
3 |
168,9 |
2 |
3 исп. черт.6089-2.01.103-50 | |
ТПР МИГ-250-63 |
6,3 |
470 |
400 |
40 |
215,9 |
2 |
3 исп. черт.6089-2.01.103-51 | |
ТПР МИГ-400-16 |
400 |
1,6 |
4000 |
100 |
610 |
580 |
525 |
30 |
16 |
294,15 |
1 |
1 исп. черт.6089-2.01.103-52;-53 | |
ТПР МИГ-400-25 |
2,5 |
610 |
550 |
33 |
355,1 |
1 |
1 исп. черт.6089-2.01.103-54;-55 | |
ТПР МИГ-400-40 |
4,0 |
655 |
585 |
39 |
442,45 |
2 |
3 исп. черт.6089-2.01.103-56 | |
ТПР МИГ-400-63 |
6,3 |
670 |
45 |
524,71 |
2 |
3 исп. черт.6089-2.01.103-57 |
Обозначение МИГ при заказе
Пример записи счетчика, имеющего условный проход 100 мм с условным давлением 4,0МПа, укомплектованного магнитоиндукционным датчиком НОРД-И2У-02 и блоком «VEGA-03»:
«Счетчик нефти турбинный МИГ-100-4,0-ВЕГ ТУ4318-015-00136662-02».
Тот же счетчик, укомплектованный блоком электронным НОРД-Э3М: «Счетчик нефти турбинный МИГ-100-4,0-Н ТУ4318-015-00136662-02».

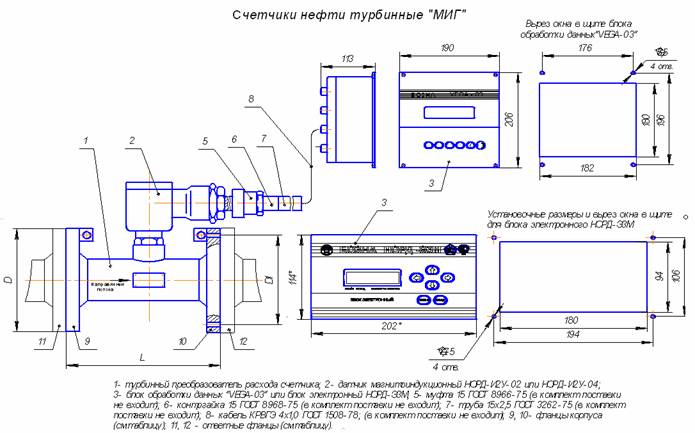

Чертеж МИГ
