Турбинные расходомеры «АГАТ 1М» предназначаются для измерения объема природного и попутного газа, а также воздуха в составе групповых измерительных установок типа «СПУТНИК для осуществления оперативного мониторинга режимов эксплуатации нефтяных скважин.
Функциональное назначение АГАТ-1М: замер объемов попутного нефтяного газа после сепарации на комплексах типа «СПУТНИК» и превращение их в пропорциональный объему газа выходной сигнал.
Счетчик АГАТ-1М состоит из:
1. ТПР - Турбинного преобразователя расхода (далее - преобразователь расхода).
2. Магнитоиндукционного датчика (далее - датчик) НОРД-И2У-04 (для DN65, DN50, DN40) или НОРД-И2У-02 (для DN150, DN100).
3. Блока электронного НОРД-Э3М(далее - блок НОРД-Э3М) или блока обработки данных «VEGA-03»(далее - блок «VEGA-03»).
Преобразователь расхода преобразует объем, протекшего через него газа, в прямо пропорциональное число оборотов турбинки.
Угловую скорость вращения турбинки ТПР датчик преобразует в частоту электрического сигнала, а также усиливает его.
Блок «VEGA-03» или блок НОРД-Э3М пересчитывает импульсы, поступившие от магнитоиндукционного датчика в объемные единицы, накапливает их и трансформирует в импульсно-кодовые сигналы и в показания отсчетного устройства с носителем вида «замыкающий контакт».
Преобразователь расхода вместе с датчиком предназначается для монтажа во взрывоопасных зонах наружных установок и помещений.
Блок НОРД-Э3М и блок«VEGA-03» - изделия общего назначения, которые предназначаются для монтажа вне взрывоопасных зон.
Датчик исполнен взрывозащищенным, вид - «взрывонепроницаемая оболочка» с маркировкой - 1ExdIIBT4.
Технические характеристики АГАТ-1М
|
Характеристики |
Значения |
|
Параметры измеряемой среды (газ) |
- температура, °С +5 … +80;
- рабочее давление, МПа 0,2 … 6,3;
- содержание сероводорода по объему, % до 3 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
- преобразователя расхода и датчика от -50 до +50;
- блока НОРД-Э3М и блока «VEGA-03» от +5 до +40 |
|
- относительная влажность воздуха, не более |
- преобразователя расхода и датчика, при температуре +35 °С, % 95;
- блока НОРД-Э3М и блока «VEGA-03», при температуре + 30 °С, % 95 |
|
Предел относительной погрешности счетчика в диапазоне расхода (20-100)% от максимального при поверке на воздухе, % |
не более ± 4 |
|
Предел относительной погрешности преобразователя расхода в диапазоне расхода (20-100)% от максимального при поверке на воздухе, % |
не более ±3,9 |
|
Предел относительной погрешности блока «VEGA-03», НОРД-Э3М при нижнем пределе измерения счетчиком объема газа, % |
не более ± 0,01 |
|
Потеря давления в преобразователе расхода при максимальном рабочем расходе, МПа |
не более 0,05 |
|
Потребляемая мощность счетчика, ВА |
не более 30 |
|
Габаритные размеры, мм, не более: | |
|
- блока НОРД-Э3М |
202х114х78 |
|
- блока «VEGA-03» |
190х206х113 |
|
- датчика НОРД-И2У-02 или НОРД-И2У-04 |
101,5х70х96 |
|
Масса, кг, не более: | |
|
- блока НОРД-Э3М |
0,8 |
|
- блока «VEGA-03» |
1,5 |
|
- датчика НОРД-И2У-02 или НОРД-И2У-04 |
,9 |
|
Вырез окна в щите для установки блока «VEGA-03», мм |
182х180 |
|
Вырез окна в щите для установки блока НОРД-Э3М, мм |
194х106 |
|
Длина линии связи между блоком «VEGA-03» или блоком НОРД-Э3М и датчиком, м |
не более 500 |
|
Средняя наработка на отказ, ч |
10000 |
|
Средний срок службы счетчика, лет |
не менее 8 |
Исполнения АГАТ-1М
|
Исполнение |
Условный проход,
DN, мм |
Пропускная способность
м3/ч (м3/с) |
Коэффициент преобразования,
имп/м3
не менее |
Габаритные размеры, мм |
строительная длина,
L, мм |
Масса,
кг |
|
длина L1 |
ширина,
B |
высота
Н, |
|
АГАТ-1М-40 |
40 |
65 (0,0180) |
100000 |
120 |
158 |
114 |
180 |
7,0 |
|
АГАТ-1М-50 |
50 |
125 (0,0347) |
45000 |
150 |
180 |
130 |
210 |
10,0 |
|
АГАТ-1М-65 |
65 |
250 (0,0694) |
20000 |
200 |
204 |
155 |
260 |
14,5 |
|
АГАТ-1М-100 |
100 |
500 (0,1389) |
6000 |
300 |
268 |
215 |
380 |
31,0 |
|
АГАТ-1М-150 |
150 |
1000(0,2778) |
3500 |
450 |
310 |
258 |
530 |
57,0 |
Обозначение АГАТ-1М при заказе
При заказе пример записи счетчика, поставка которого комплектуется преобразователем расхода, имеющим диаметр условного прохода 50мм, датчик магнитоиндукционный НОРД-И2У-04, блок электронный НОРД-Э3М: «Счетчик газа турбинный АГАТ-1М-50Н ТУ39-1441-90».
Тот же счетчик, укомплектованный блоком «VEGA-03» и магнитоиндукционным датчиком НОРД-И2У-04: «Счетчик газа турбинный АГАТ-1М-50ВЕГ ТУ39-1441-90».

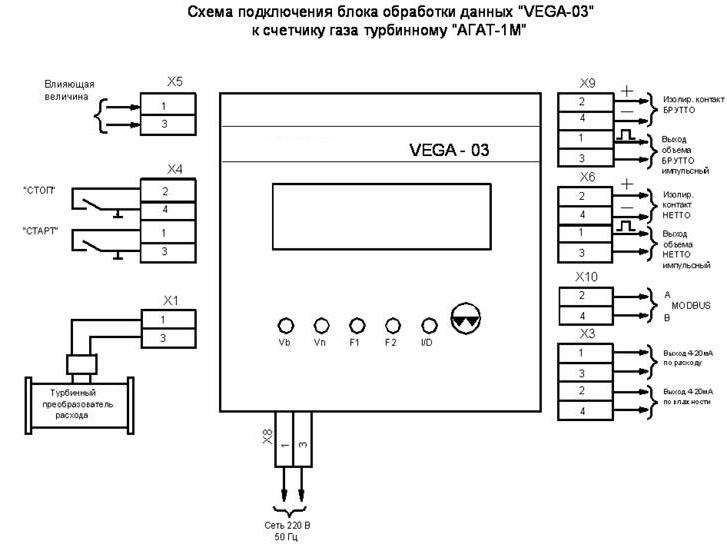

Чертеж АГАТ-1М
