Счетчики молока СМ-16 предназначены для группового учета надоя молока и перекачки молока в молоковоз из молочного танка.

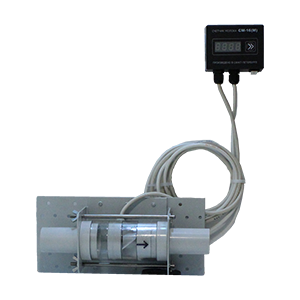

Счетчик молока состоит из прозрачного, легко разборного корпуса, позволяющего осуществлять визуальный контроль его работы, а также очищать измерительный механизм.
В счетчике молока СМ-16 предусмотрена возможность его калибровки в производственных условиях.
Блок индикации счетчика молока СМ-16 оснащен энергонезависимой системой хранения информации, которая сохраняется в течение пяти минут после отключения питания.
Технические характеристики:
|
Напряжение питания
|
220 В / 12 В
|
|
Потребляемая мощность
|
0,5 Вт
|
|
Пропускная способность
|
до 25 м3/час
|
|
Относительная погрешность измерения
|
0,5 %
|
|
Диаметр патрубков
|
38 мм.
|
|
Отображение информации
|
цифровое
|
|
Абсолютная погрешность при тарировке
|
1 мл
|
Информация отображается на однострочном дисплее (верхний предел измерения 9999 литров).
По запросу потребителя возможно изготовление модификации с питанием от бортовой сети автомобиля (12В).
Кроме этого, поставляются модификации: СМ-16(Б) с автономным питанием от встроенной аккумуляторной батарей (зарядное устройство в комплекте), СМ-16(П) со встроенной энергонезависимой памятью для сохранения информации в течении 6 месяцев.

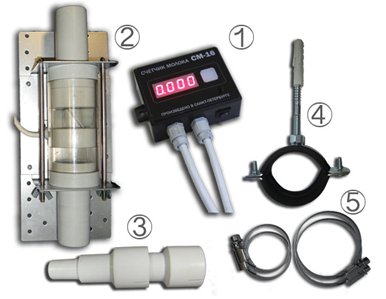

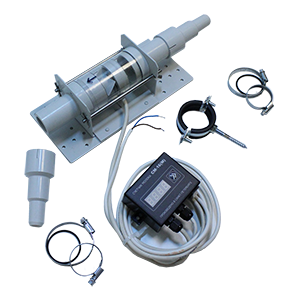

Стандартная комплектация:
1. Первичный преобразователь (2)- 1 шт.
2. Блок индикации (1) - 1 шт.
3. Кольцевой поддерживающий кронштейн (4)- 1 шт.
4. Хомуты винтовые (5) - 4 шт.
5. Саморезы - 6 шт.
6. Запасные резиновые кольца - 2 шт.
7. Инструкция по эксплуатации с гарантийным талоном - 1 шт.
8. Упаковочная коробка - 1 шт.
В комплект поставки счетчика молока могут входить ступенчатые переходники диаметром: 22/30/ 43 мм.

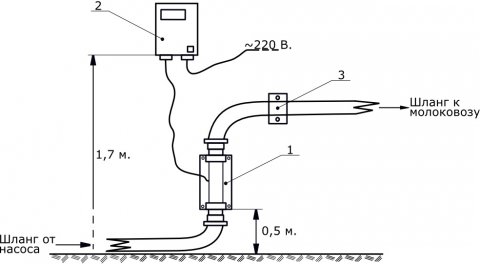

Крепление первичного преобразователя осуществляется к стене или иной поверхности в вертикальном положении с помощью прилагаемых в комплекте шурупов с дюбелями. При этом патрубок, укрепленный на подвижном уголке, должен быть снизу. К патрубкам присоединяются шланги, и фиксируются хомутами. В случае использования шлангов иного размера на патрубки надевают ступенчатые переходники и фиксируют их хомутами, предварительно отрезав лишнюю часть. Шланг, подающий молоко к молоковозу продевают через поддерживающий кольцевой кронштейн (3), входящий в комплект.
Блок индикации (2) крепят на некотором удалении от первичного преобразователя. Провод питания счетчика присоединяют непосредственно в силовой (осветительный) щиток на 220В, либо используют электрическую вилку с соответствующей классу помещения розеткой.
Документация для СМ-16 счетчик молока
> СМ-16 счетчик молока РЭ (.pdf)
