Электромагнитные расходомеры-счётчики Питерфлоу-РС предназначены для измерений объемного расхода и объема электропроводящих жидкостей, протекающих по трубопроводу.
Области применения электромагнитного расходомера Питерфлоу-РС
Расходомеры Питерфлоу-РС могут применяться на объектах теплоэнергетического комплекса, на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Особенности расходомера Питерфлоу-РС:
- Дисплей с подсветкой, содержащий контрольную и эксплуатационную информацию.
- Непрерывная индикация текущего расхода.
- Питание от внешнего источника питания 12 Вольт. Встроенная гальваноразвязка схемы для повышения надёжности в сложных системах электропитания.
- Класс защиты IP66.
- Защита от несанкционированного доступа.
- Возможность прямого присоединения гофрошлангов.
- Поворот блока электроники на 270°, три фиксированнных положения.
- Для монтажа расходомеров Питерфлоу-РС на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС.
- Гарантия до 8 лет, от протечек 12 лет.
- Межповерочный интервал - 4 года.
- Канал из композита, устойчивого к отложениям (патент RU153291).
- Конструктивная защита от протечек и конденсата.
- Электроника размещена в герметичном отсеке.
- Полнопроходное исполнение с минимальным падением давления.
- Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов, отсутствие требований к прямым участкам.
- Диагностика пустой трубы, загрязнения электродов.
Точность измерения
Электромагнитные расходомеры-счётчики Питерфлоу-РС соответствуют требованиям ГОСТ Р 51649 «ТЕПЛОСЧЕТЧИКИ ДЛЯ ВОДЯНЫХ СИСТЕМ ТЕПЛОСНАБЖЕНИЯ».
На графике приведена зависимость отклонения измеренного значения расхода (T) от скорости среды. Точность измерения скорости среды не хуже 0,25% ± 1 мм/сек.
Классы A, B, C
|
Класс
|
Q1
|
Q2
|
Q2t
|
|
«-A»
|
Q3 / 375
|
Q3 / 150
|
Q3 / 100
|
|
«-B»
|
Q3 / 625
|
Q3 / 250
|
Q3 / 100
|
|
«-C»
|
Q3 / 625
|
Q3 / 450
|
Q3 / 100
|
- Q3 - наибольший (номинальный) расход
- В диапазоне Q3 ÷ Q2t погрешность не превышает 1%
- В диапазоне Q2t ÷ Q2 погрешность не превышает 2%
- В диапазоне Q2 ÷ Q1 погрешность не превышает 5%
- Порог чувствительности Q3 / 1000
Исполнения по способу присоединения
|
Муфта «-M»
|
|
|
• Нержавеющая муфта для пластиковых труб в системах водо- и теплоснабжения.
• DN20 (G1”), DN32 (G1½”)
|
|
Сэндвич «-С»
|
|
|
• Сэндвич (мини-фланцы) из нержавеющей стали.
• DN20, DN32, DN50
|
|
Фланец «-Ф»
|
|
|
• Стальные фланцы, двухкомпонентное эпоксидное покрытие.
• DN65, DN80, DN100, DN150.
• Соответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80
|
|
Фланец «-Ф1»
|
|
|
• Фланцы из нержавеющей стали для ответственных применений.
• DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100.
• Соответствуют ISO 7005, ГОСТ 33259-2015, ГОСТ 12815-80
|
Расходомеры серии «L»
Расходомеры серии «L» предназначены для прямого подключения без использования согласующих конфузоров-диффузоров, при этом существенно уменьшаются габариты и потери давления.
Расходомеры больших диаметров PC65, PC80, PC100 не имеют аналогов и являются уникальным предложением на отечественном рынке электромагнитных расходомеров.
Основным назначением расходомеров серии «L» является эксплуатация в ЖКХ с максимальной скоростью потока не более 5м/сек, с уменьшенным вдвое относительно стандартных расходомеров минимальным расходом без потери точности.
Замена старого оборудования практически во всех случаях приводит к существенному экономическому эффекту.
Интерфейс USB-LIN
- Подключение USB–LIN к расходомеру выполняется трёхжильным электрическим кабелем, питание осуществляется от источника питания расходомера.
- Импорт данных из расходомера выполняется стандартной программой «Архиватор».
Периферийные устройства Питерфлоу (LIN-интерфейc)
|
|
|
|
|
Регистраторы АДИ
• 2 входа 4 ÷ 20мА
• 2 счётных входа
• Архив и календарь (опционально)
• Выход 4 ÷ 20мА (опционально)
|
Адаптер RS-232
• Опрос до 16 расходомеров
• 9600 или 19200 бит/с
• MODBUS ASCII
|
Адаптер Ethernet
MODBUS TCP
|

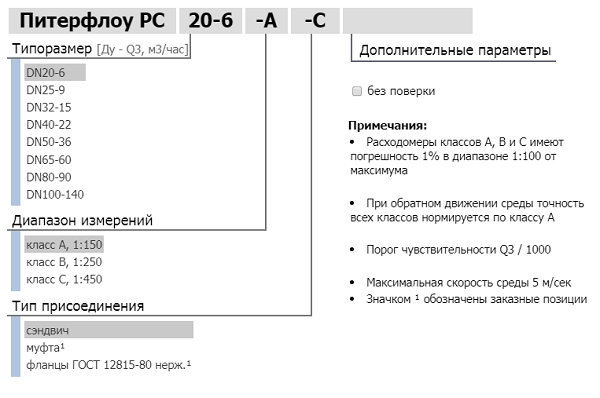

Карты заказа
Полнопроходное исполнение
L-серия
Документация для Питерфлоу-РС расходомеры-счётчики электромагнитные
> Питерфлоу-РС расходомеры электромагнитные. Инструкция по монтажу (.pdf)
> Питерфлоу-РС расходомеры электромагнитные. Руководство по эксплуатации (.pdf)
> Питерфлоу-РС расходомеры электромагнитные. Адаптер интерфейса USB-LIN (.pdf)
> Питерфлоу-РС расходомеры электромагнитные. Модули присоединительные (.pdf)
> Питерфлоу-РС расходомеры-счётчики электромагнитные ОЛ (.xls)
