Диафрагма камерная ДФС предназначена для создания перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.
Диафрагма ДФС исполнения 1 устанавливается между торцевыми поверхностями фланцев исполнения 3 по ГОСТ 12815 с использованием паронитового уплотнения.
Диафрагма ДФС исполнения 2 сочетает диафрагму и овальное уплотнительное кольцо (Армко), устанавливается между фланцами исполнения 7 по ГОСТ 12815 и не требует дополнительных уплотнительных материалов.
Возможные варианты диска:
- стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2));
- стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411);
- с коническим входом (по РД 50-411);
- износоустойчивые (по РД 50-411);
- с технологическим отверстием (без расточки диаметра).

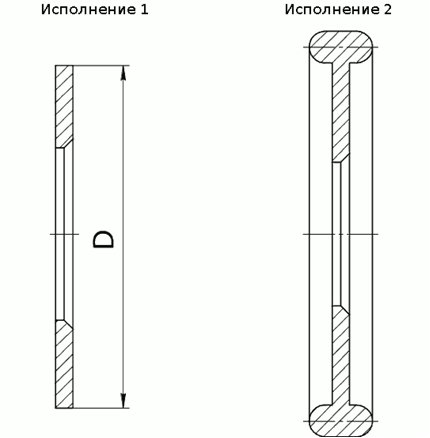

Конструктивные исполнения диафрагмы ДФС
Технические характеристики диафрагм ДФС
|
Условный проход Dу, мм
|
D*, мм
|
Обозначение диафрагмы
|
|
50
|
88
|
ДФС 10-50
|
|
65
|
110
|
ДФС 10-65
|
|
80
|
121
|
ДФС 10-80
|
|
100
|
150
|
ДФС 10-100
|
|
125
|
176
|
ДФС 10-125
|
|
150
|
204
|
ДФС 10-150
|
|
200
|
260
|
ДФС 10-200
|
|
250
|
313
|
ДФС 10-250
|
|
300
|
364
|
ДФС 10-300
|
|
350
|
422
|
ДФС 10-350
|
|
400
|
474
|
ДФС 10-400
|
* для исполнения 1.
Материалы, контактирующие с рабочей средой
|
Материал диафрагмы
|
Код материалов в условном обозначении диафрагмы
|
|
Сталь 12Х18Н10Т ГОСТ 5632
|
Б
|
Гарантийный срок эксплуатации 12 месяцев со дня ввода в эксплуатацию, но не более 18 со дня изготовления
Стандартная комплектация:
- Диафрагма;
- Паспорт предприятия изготовителя;
- Паспорт сужающего устройства (ЦСМ)*;
- Расчет диафрагмы (ЦСМ)*.
*при заказе диафрагмы с расточкой.
Пример условного обозначения при заказе:
|
Диафрагма ДФС 10
|
-80
|
Б
|
1
|
|
Обозначение
|
Условный проход Dу, мм
|
Код материалов, контактирующих с рабочей средой
|
Исполнение
|
